Historia del telescopio de objetivo óptico

Está escrito que antes del siglo 19, los dispositivos de avistamiento tipo telescopio ya estaban en las armas de fuego, que podrían usarse para apuntarse en condiciones de poca luz. En la década de 1840, algunos armeros americanos ya estaban fabricando armas de fuego con visores ópticos.


Morgan del Estado de Nueva York en 1848. James diseñó un dispositivo de puntería en forma de tubo de la misma longitud que el barril. La mitad trasera del dispositivo está equipada con lentes de vidrio y tiene dos puntos de mira para apuntarlo. Más tarde, dispositivos similares de avistamiento fueron usados en la Guerra Civil Americana.


El proveedor de lentes cilíndricas cementadas cree que la vista con valor práctico real nació en 1904, desarrollado por Carl Zeiss de Alemania, y utilizado en la Primera Guerra Mundial. Durante la Segunda Guerra Mundial, los paisajes nacieron a madurar. Desarrollado hasta el presente, los colimatores se dividen principalmente en las siguientes tres categorías: visión telescópica, visión óptica de colimación y visión de reflejos.


Entre ellos, las vistas telescópicas y reflectantes son las más populares. Los dos tipos de vistas mencionados anteriormente se utilizan principalmente durante el día, por lo que se les llama en conjunto vistas de luz blanca (alcance diurno/Vista), Y hay vistas de visión nocturna (luz nocturna/Vista) para avistamiento nocturno. Junto con dispositivos de visión nocturna y según el tipo de dispositivos de visión nocturna, se pueden dividir en Visión de poca luz y visión infrarroja (también dividida en imágenes infrarrojas y térmicas activas).


Mira telescópica. Con el aumento, podemos ver e identificar objetivos lejanos, adecuados para un disparo preciso de largo alcance. Debido a que a menudo se utiliza con fines de francotirador, a menudo se le llama Alcance de francotirador.

El sistema óptico de la mira del telescopio sigue siendo el sistema telescopio Kepler con el sistema de conversión de imagen, como se muestra en la izquierda. La estructura básica está compuesta por una lente objetivo, una lente invertida y un ocular, más una retícula. Hay marcas de punción en la retícula. Puedes aspirar a diferentes objetivos de distancia al mover la retícula o usar la retícula en diferentes posiciones. Algunas vistas también tienen una función de zoom, que utiliza ampliaciones más bajas para buscar y blanco objetivos de corto alcance, y dispara objetivos de largo alcance con mayores ampliaciones.


Aunque los principios básicos de los telescopios militares no son diferentes de los telescopios normales de uso civil, hay muchas diferencias entre los dos debido a los diferentes entornos operativos y objetos de observación. En primer lugar, sus sistemas ópticos son diferentes. La mayoría de los telescopios militares tienen una retícula, y la retícula utilizada por la noche también está iluminada. La distancia de salida de las pupilas de los telescopios militares es relativamente grande para que los visitantes puedan llevar máscaras de gas. Con el fin de evitar golpear la cabeza al disparar, alguna distancia de la pupila de avistamiento es de 70 a 80mm, y se deben proporcionar máscaras oculares suaves y duras.


Desde la perspectiva del rendimiento óptico y el rendimiento estructural, los telescopios militares son mejores y más confiables, porque son más prudentes en diseño, con materiales superiores y tecnología sofisticada, como buena calidad de imagen, menos luz perdida y aumento que coincida con el tamaño de la pupila de entrada. Consigue la mejor resolución. La carcasa de los telescopios militares está hecha de metal en lugar de plástico para garantizar que no se agriete ni se deforme después de un uso a largo plazo. En comparación, los telescopios normales de carácter civil son menores en términos de sellado y materiales. Algunas no son solo carcasas de plástico, sino que incluso las lentes internas también están hechas de plástico.

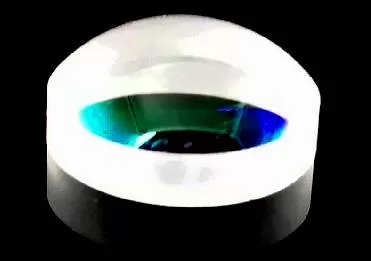

Objective Lens


Lente objetivo


El telémetro óptico es diferente de los telescopios que usan la retícula para medir distancias. Consiste en dos telescopios con una gran distancia entre la izquierda y la derecha. Debido a que los objetivos izquierdo y derecho tienen diferentes posiciones en el objetivo, las posiciones de la imagen del objetivo en los dos planos del espejo del objeto también varían ligeramente.


Medir esta pequeña diferencia puede convertir la distancia objetivo. Hay dos métodos de medición:


Una es mover la imagen de la rama derecha para que coincida con la imagen de la rama izquierda, que se llama telémetro óptico combinado;


La otra es utilizar la visión estéreo del ojo humano para tomar una foto de grupo de las imágenes izquierda y derecha y comparar la profundidad de la imagen estéreo. La precisión de medición de distancia del telémetro óptico disminuye significativamente a medida que aumenta la distancia objetivo. Para mejorar la precisión, hay que aumentar la distancia entre los objetivos izquierdo y derecho y aumentar la ampliación del telescopio. Por lo tanto, en los últimos años, los telémetros ópticos han sido reemplazados gradualmente por telémetros láser.
