molded glass aspherical lens

Lente asférica de vidrio moldeado

El moldeo por vidrio es un molde de precisión con una forma específica a una cierta temperatura y presión. Las piezas prefabricadas de vidrio se suprimen para obtener lentes de grado óptico de alta precisión y alta calidad superficial. las lentes fabricadas con técnicas de formación de precisión generalmente no requieren mecanizado y pulido en frío, lo que reduce el consumo de materias primas, reduce los costos laborales y materiales y permite la producción masiva de lentes asféricas a bajo costo. Tiene amplias perspectivas de aplicación en la fabricación de piezas de vidrio óptico asférico y componentes fotométricos estándar.

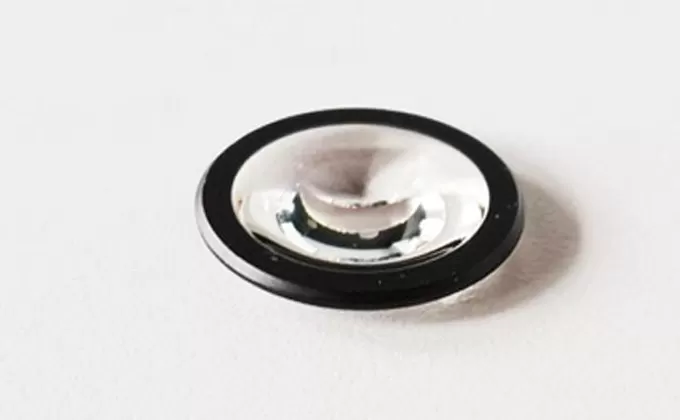

Descripción de la lente asférica de vidrio moldeado

La ventaja de las lentes asféricas sobre las lentes esféricas es que se pueden utilizar una o más lentes para corregir problemas como la distorsión de la imagen y la dislocación del foco. A través de la combinación de la tecnología de producción de moldes y la tecnología de desarrollo de materiales de vidrio, se pueden fabricar lentes asféricas formadas con precisión.

Al mismo tiempo, las lentes asféricas de vidrio moldeadas de ecoptik se pueden utilizar en grandes cantidades.

Las lentes asféricas de ecoptik se utilizan en el campo de las cámaras digitales, las lentes de recogida y las comunicaciones ópticas a través de la formación de precisión.

Condiciones técnicas para lentes asféricas de vidrio moldeado


Proyecto / diámetro(mm)
2-77-1515-2424-3535-800Comentarios
PV0.6μm0.8μm1μm1.2μm2-5μmEl ángulo de corte del borde asférico es un factor clave
Mejor coincidencia PV0.2μm0.3μm0.4μm0.6μm1-3μm
AS0.15μm0.2μm0.3μm0.5μm-
Tolerancia al espesor central±3μm±5μm±10μm±15μm±15μm
Tolerancia de depresión±5μm±10μm
Sal.Rutina±3-5μm±5μm±5-10μm±10μm±10μmLa tecnología de procesamiento de diámetro exterior es un factor clave
Tolerancia al diámetroCorte lateralAlta precisiónPrecisión mediaPrecisión comercial
±0.03±0.05±0.1
InclinaciónAlta precisiónPrecisión mediaPrecisión comercial
60”90”120”
Reductores S1 - S23μm3-5μm5-7μm10μm15μm
Nivel de apariencia40/2040/2080/5080/5080/50Los materiales son factores clave
60/4060/4060/4060/40
