precision polishing aspherical lens

Lente asférica pulida de precisión

Las lentes esféricas tradicionales producen distorsiones esféricas. Las lentes esféricas tienen propiedades insatisfactorias (conocidas como distorsiones esféricas), y cuanto más lejos esté la luz del eje óptico de la lente, causará una difracción más fuerte, mientras que las distorsiones esféricas causarán una disminución de la claridad de la imagen. La forma de la lente asférica está optimizada y tiene excelentes características de imagen. La principal ventaja es que puede corregir la distorsión esférica. La lente asférica no solo puede eliminar eficazmente la distorsión esférica, sino también otras formas de distorsión generadas por la lente. Las lentes asféricas están diseñadas con un solo elemento, lo que ayuda a reducir el número de lentes en los componentes ópticos multilentes. En otras palabras, las lentes asféricas tienen superficies más complejas que las lentes tradicionales con esferas.

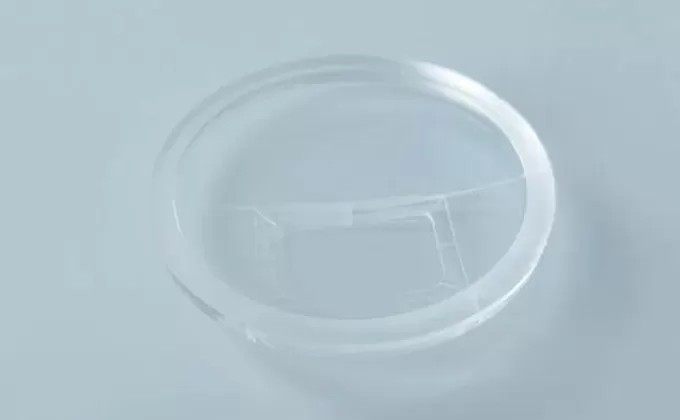

Descripción de la lente asférica pulida de precisión

El proceso de inmersión y pulido asférico de ecoptik es similar al de una lente esférica. En primer lugar, la forma de la superficie se determina mediante la inmersión, y luego la rugosidad de la asférica se garantiza mediante el pulido. Las desviaciones de forma se reducen durante la corrección del pulido. El siguiente es el proceso de desertificación. En el proceso de pulido asférico, se resuelve principalmente el problema de los cambios en el radio de curvatura asférica. A través de operaciones repetidas como pulido fino continuo y ajuste, se garantiza que cada lente cumpla con los requisitos de precisión.

La reducción del número total de componentes no solo ayuda a reducir el tamaño o el peso del sistema, sino que también simplifica el proceso de montaje. Por lo tanto, el diseño es más compacto y potente que sistemas similares basados es es en lentes esféricas. La integración de la asférica en aplicaciones, como centrarse en la salida de los diodos láser, no solo reduce el costo total, sino que también puede ser mejor que el uso.


  • Ventajas de las lentes asféricas

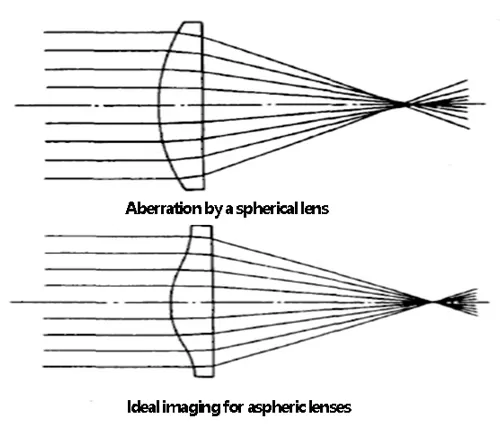

La siguiente imagen compara el foco generado por la luz monocromática paralela a través de la lente Esférica y la lente asférica. los puntos de imagen en la lente esférica son inútiles debido a la distorsión esférica, y los puntos de imagen en la lente asférica son muy claros. Por lo tanto, las lentes asféricas se pueden utilizar para reemplazar el Grupo de lentes esféricas para corregir la ortodoxia. Por ejemplo, para las lentes zoom que suelen utilizar diez lentes, se pueden utilizar una o dos lentes asféricas en lugar de cinco o seis lentes esféricas, lo que permite lograr el mismo o mayor efecto óptico, reducir los costos de producción y lograr un sistema ligero y miniaturizado. Además, los sistemas ópticos que reducen el número de lentes reducen las tolerancia mecánica, los pasos de calibración adicionales y los requisitos de recubrimiento antirreflectante, lo que mejora la practicidad del sistema general y reduce los costos de diseño del sistema general.




El uso de elementos asféricos en un sistema óptico puede mejorar el rendimiento del sistema y reducir la cantidad de elementos ópticos, reduciendo así la calidad, el volumen y la estructura compacta del instrumento. Por lo tanto, los elementos ópticos asféricos se utilizan a menudo en sistemas ópticos con grandes campos de visión, grandes aperturas, requisitos de alta distorsión, requisitos de estructura pequeña o requisitos especiales. Debido a sus excelentes propiedades ópticas, los elementos ópticos asféricos se han convertido cada vez más en un elemento óptico muy importante.

Póngase en contacto con nosotros
¿Interesado en productos ópticos?
No dude en ponerse en contacto con ecotik.
*
*
*
*
Lente asférica Productos
La óptica está en todas partes
Busca áreas de tu industria
Los elementos ópticos pueden ser espejos astronómicos grandes o pequeños elementos ópticos de comunicación. Podría estar en una nave espacial
que exploración el universo, podría estar en una sonda que se adentra en lo profundo del océano, y por supuesto, está en nuestras vidas.
