plano concave cylindrical lens

Lente cilíndrica cóncavo Plano

Un lente cilíndrico plano-cóncavo se utiliza para expandir la luz en el eje. Una lente cilíndrica negativa puede desviar la luz de entrada colmada de una línea. Las lentes cilíndricas Plano-cóncavo se utilizan para la compresión unidimensional de imágenes, la conformación de haz anamórfica y la generación de líneas láser.

Si tienes la demanda, no dudes en contactarEcoptik(También conocido como BRD Optical).

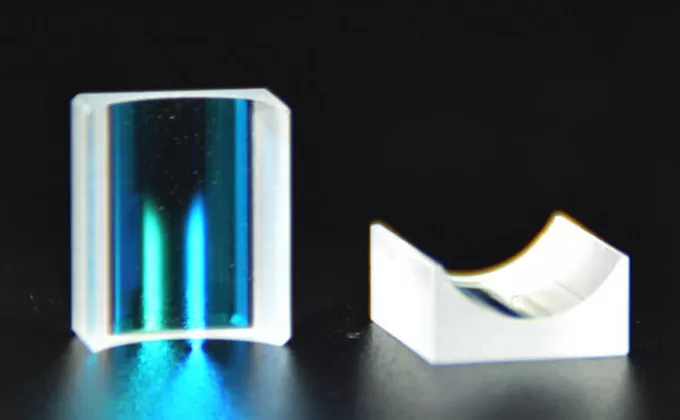

Descripciones de lentes cilíndricas cóncavas de Plano


  • El objetivo cilíndrico plano-cóncavo forma una imagen virtual lineal divergente, que se utiliza para controlar el tamaño del haz en una dirección. El material de esta lente es BK7, por lo que no es adecuado para longitudes de onda ultravioleta.

  • El objetivo cilíndrico plano se utiliza en escáneres láser, espectrometros, láser colorante, Acústica-óptica, procesadores ópticos y otras aplicaciones similares.

  • Utilizamos vidrio óptico de alta calidad óptica clásica molienda, técnicas de procesamiento de pulido, precisión de la superficie de hasta λ / 4, el acabado puede ser 40/20. También podemos procesarnos según las capas de demanda del cliente.

  • Lente cilíndrica frente a lente esférica:Lentes esféricasSon lentes extraídos de una esfera como una bola. Mientras que las lentes cilíndricas son lentes extraídas de una superficie de un cilindro, como un vaso. Las lentes cilíndricas tienen un eje relacionado con ellas. Tanto la potencia esférica como La cilíndrica pueden cambiar a lo largo de la vida.

Especificaciones de la lente cilíndrica cóncava plana


ComercialAlta Precisión
MaterialGafas ópticas, sílice fundida, sílice, etc.
Diámetro0,5mm ~ 150mm
Tolerancia de diámetro± 0,1mm± 0,02
Longitud Focal-50mm ~ 2000mm
Tolerancia de longitud Focal± 2% (<10mm)
± 0.5% <10mm - 1000mm)
± 1% (>1000%)
Centraticon<3 arco mínimo<10 arc seg
Apertura clara> 85% ~ 92% de diámetro
Calidad de la superficie (rasguño/excavación)MIL 60/40MIL 10/5
Precisión de la superficieΛ/4@632.8nmΛ/10632.8nm
Bisel cónico0,05mm ~ 0,2mm 45x45 &deg;
RevestimientoSegún los requisitos del cliente.

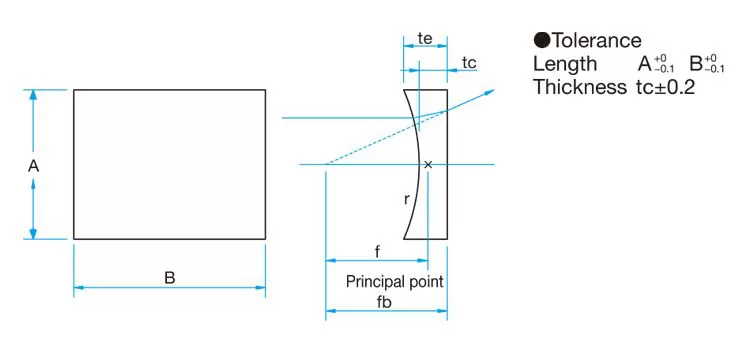

Dibujo de lente cilíndrica cóncavo Plano

Drawing Of Plano Concave Cylindrical Lens
