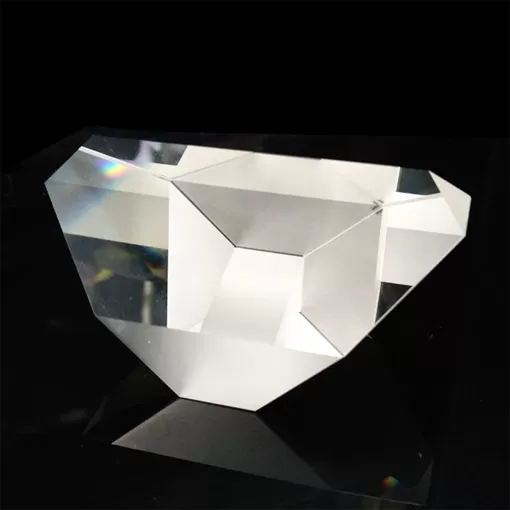

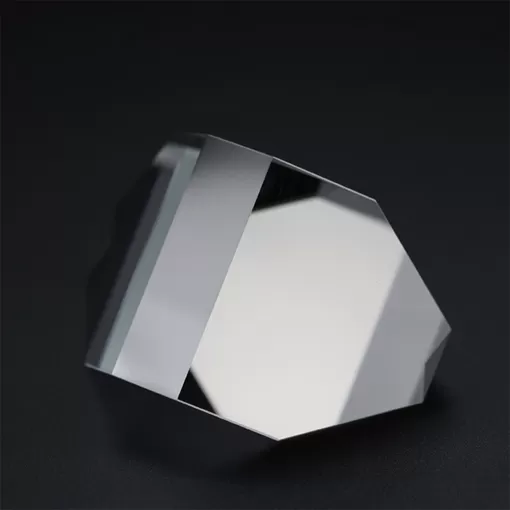

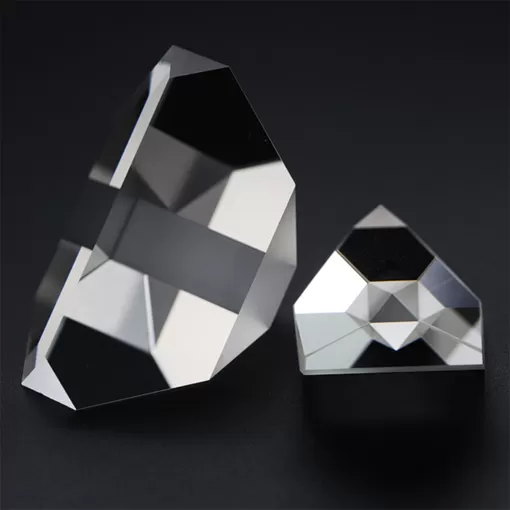

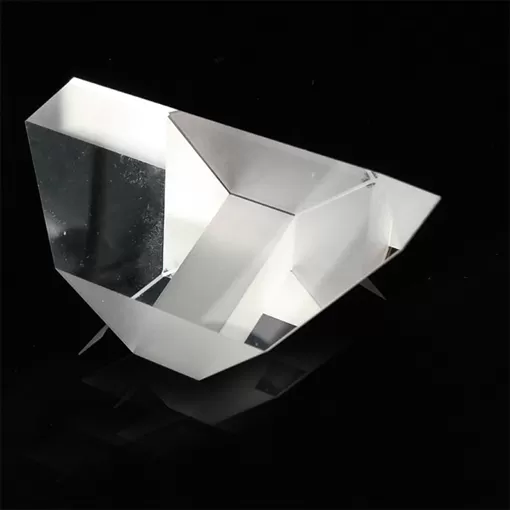

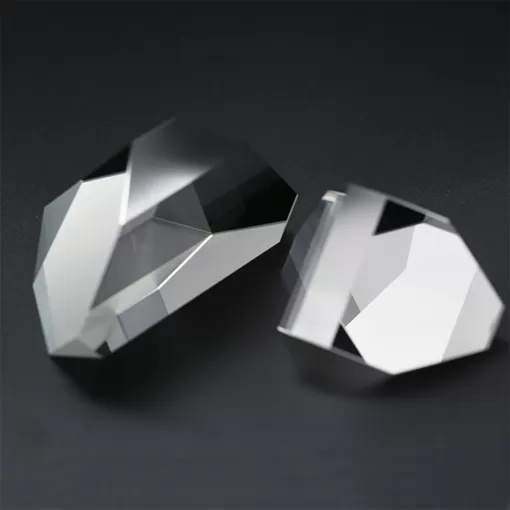

Prisma de techo

El techo o el prisma Amici desvía o desvía la imagen a través de un ángulo de 90 grados. Se trata de un prisma de ángulo derecho cuya hipotenciusa ha sido reemplazada por un techo TIR de 90 grados. El cristal que no contribuye a la apertura transparente se ha recortado para reducir el tamaño y el peso.

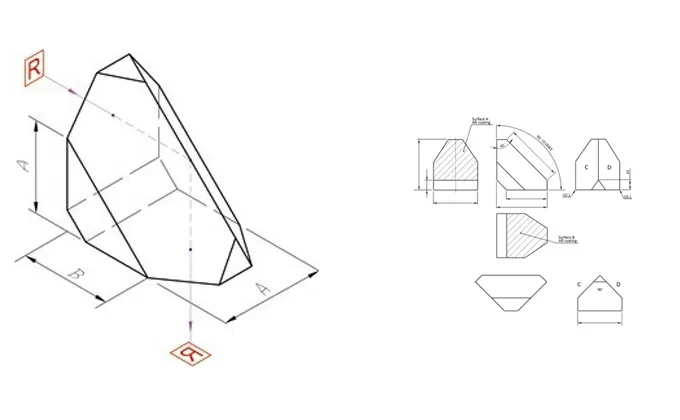

Descripción del prisma del techo


EcoptikEl prisma de techo está hecho de N-BK7, una versión conforme a RoHS de BK7, y se puede utilizar cuando se requiere una deflexión en ángulo recto de una imagen o haz láser. Al pasar a través del prisma, la imagen se desvía de derecha a izquierda y de arriba a abajo. La hipotenciusa delPrisma ópticoUtiliza la reflexión interna total (TIR) para reflejar la imagen a través del prisma. Los Estados de polarización pueden girar durante la reflexión.


El techo o el prisma Amici desvía o desvía la imagen a través de un ángulo de 90 grados. Se trata de un prisma de ángulo derecho cuya hipotenciusa ha sido reemplazada por un techo TIR de 90 grados. El cristal que no contribuye a la apertura transparente se ha recortado para reducir el tamaño y el peso.


El prisma de techo se refiere al tipo de construcción de prisma utilizado en los binoculares. En el diseño del prisma del techo, la alineación de los binoculares se hace en línea recta. Esto hace que estos binoculares sean un poco más elegantes y compactos que sus contrapartes de porro prisma. Estos binoculares se pueden identificar fácilmente como los objetivos se alinean hasta los anteojos de una manera casi lineal.


Prisma de techoLos binoculares son más difíciles que los prismáticos prro. La razón de esto es que los prismas utilizados en los binoculares de prisma de techo deben ser fabricados con un cuidado excepcional y también deben ser de mayor calidad que los prismas usados en binoculares de Porro. Los prismas de techo también requieren un recubrimiento de alta calidad. La ventaja de los binoculares con Prisma de techo es que tienen tubos rectos donde la lente delantera u objetivo está en línea con la lente trasera u ocular, mientras que los binoculares con un Porro prisma tienen tubos que están offset o no alineados entre sí. Los prismáticos del techo son, por lo tanto, más compactos y fáciles de llevar contigo. También es más fácil sellarlos, haciendo que sus lentes internos sean impermeables y menos sensibles al polvo y al daño. Como los objetivos delanteros de los prismáticos de techo no están desalineados, como es el caso con los binoculares de Porro, la percepción de profundidad será menor de lo que sería con los binoculares de Porro.


description
description2

Especificaciones del prisma del techo


Especificaciones generales.Especificaciones de alta precisión.
MaterialVidrio óptico (H-K9L, BK7 u otros), sílice fundida
Dimensión2mm ~ 80mm
Tolerancia de dimensiones± 0,1mm± 0,02mm
Tolerancia de desviación de 90 °<3 arco mínimo<3arc seg.
Superficie Plana a 633nmΛ/2Λ/4
Calidad de la superficie60-4020-10
RevestimientoA petición del cliente
