beamsplitter

Beamsplitter

Los focos de cubo polarizados dividen los haces polarizados aleatoriamente en dos compomentos otehogonales, lineales, polarizados, la luz polarizada S se refleja a 90 ° mientras que la luz polarizada P se transmite. Cada beamsplitter tiene un par de prismas de alta tolerancia de ángulo recto cementados junto con un recubrimiento dieléctrico EN LA hipotenciusa de uno de los prismas.

Si desea obtener el precio del beamsplitter polarizador, no dude en contactarnos.

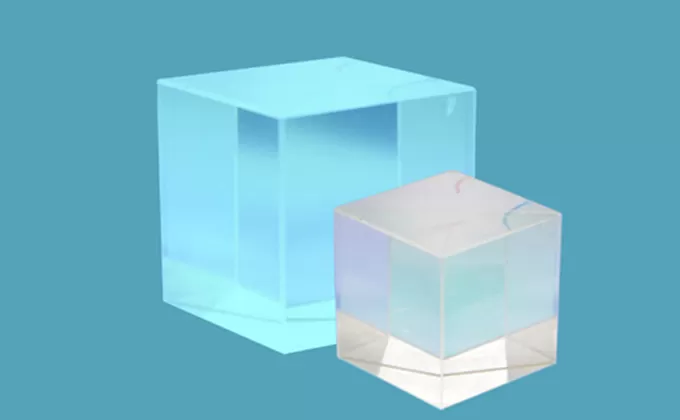

Descripción de los cubos de polarización

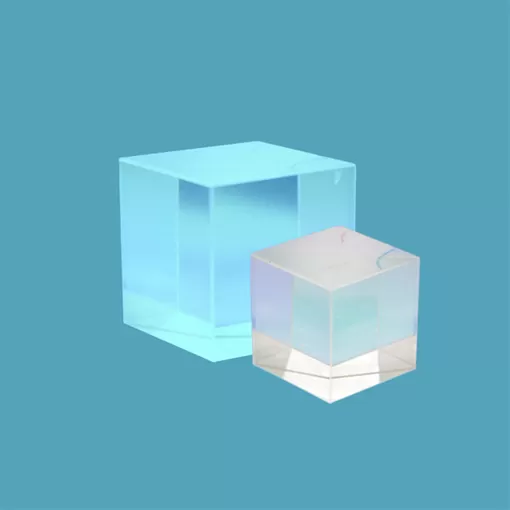

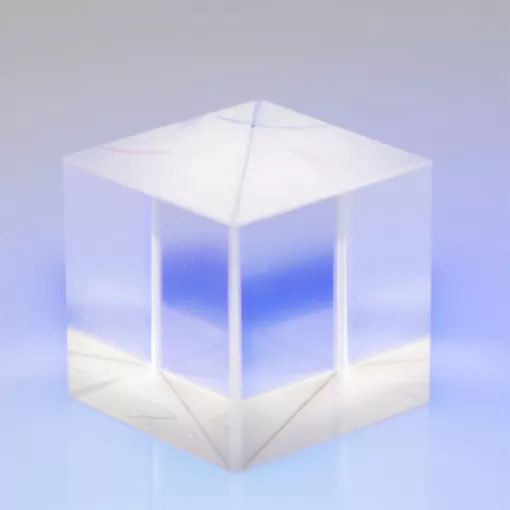

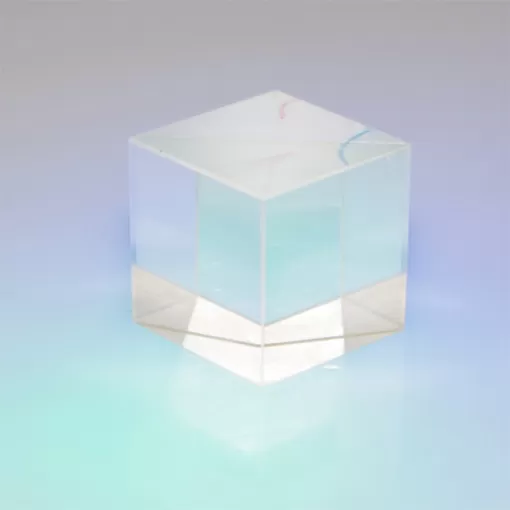

Cubo de polarización Beamsplitter

Los divisores cúbicos polarizados dividen los haces polarizados aleatoriamente en dos componentes ortogonales, lineales, polarizados, la luz polarizada S se refleja a 90 ° mientras que la luz polarizada P se transmite. Cada beamsplitter consiste en un par de prismas de ángulo recto de alta tolerancia de precisión cementados junto con un recubrimiento dieléctrico EN LA hipotenciusa de uno de los prismas.


Cubo de alta potencia polarización Beamsplitter

El beamsplitter de polarización de alta potencia puede ser fabricado por Ecoptik (también conocido como BRD Optical). Al igual que lo anterior, utiliza tecnología óptica de contacto de precisión que hace que tenga un alto umbral de daño por láser.


Alto umbral de daño> 500MV/cm2

Transmisión> 96% a longitud de onda Central

Índice de extinción> 1000:1

Especificación de los Beamsplitters de polarización óptica


MaterialVidrio óptico BK7 / ZF glass
Tolerancia de dimensiones± 0,1mm
PlanoΛ/4 @ 632.8nm
Calidad de la superficie60/40, 40/20
Tolerancia de ángulo<3arc. ~ 30 arco segundo
Transmitancia PrincipalTpave > 96% Ts 1% (banda estrecha)
Tpave > 95% Ts 1% (banda ancha)
Reflectancia PrincipalRs>99% Rp<5%
Revestimiento

Cara hipotenusa: revestimiento de divisor de luz de Polarización;

Todas las caras de entrada y salida: revestimiento AR


Tipo No.Tamaño (mm)
CBP-55 × 5 × 5
CBP-1010 × 10 × 10
CBP-12.712,7 × 12,7 × 12,7
CBP-1515 × 15 × 15
CBP-2020 × 20 × 20
CBP-25.425,4 × 25,4 × 25,4
