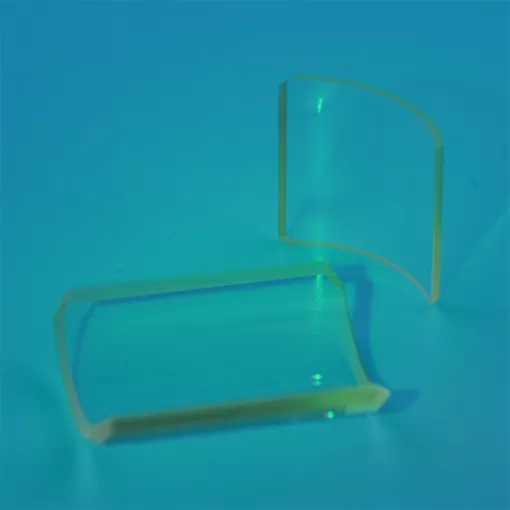

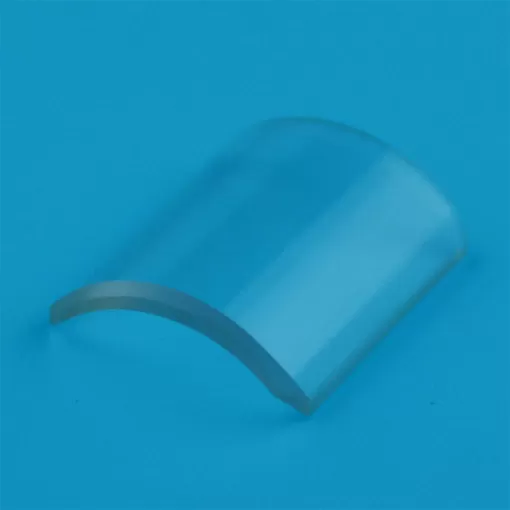

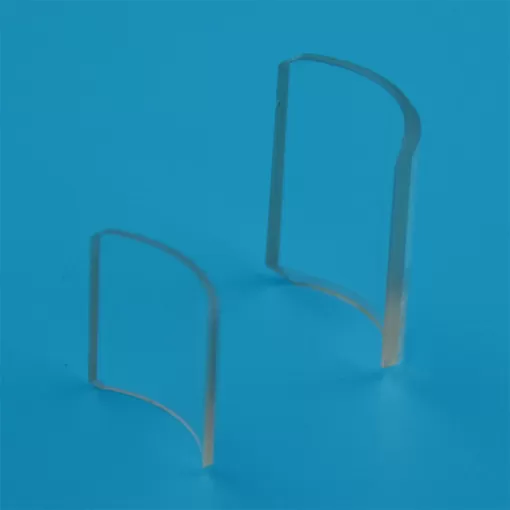

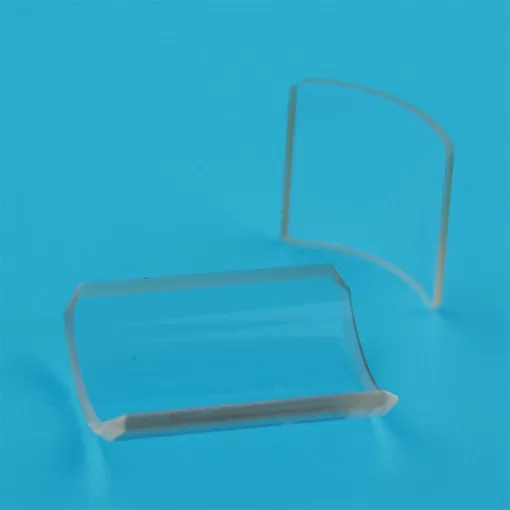

meniscus cylindrical lens

Lente cilíndrica menisco

La lente cilíndrica de menisco puede aumentar el NA del sistema mientras que solo añade ligeramente a las aberraciones esféricas totales. El objetivo de menisco negativo se utiliza para aumentar la distancia focal de otro objetivo manteniendo la resolución angular del conjunto óptico. La forma de esta lente se utiliza mejor cuando una combinación está relativamente lejos de la lente.

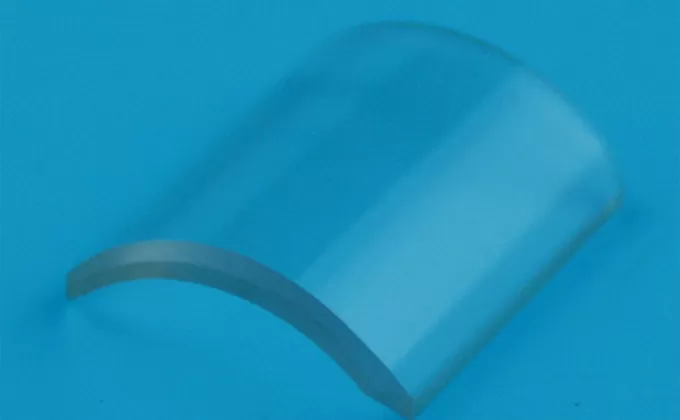

Descripción de la lente cilíndrica menisco


Es una lente que una superficie tiene forma convexa, otra superficie es cóncava con forma cilíndrica, su papel es hacer que el haz converja o diverja en un plano, Y ese haz no funciona para el plano perpendicular (eje cilíndrico) con él. Una lente cilíndrica se utiliza para convertir una onda plana transmitida en una onda cilíndrica, o convertir una onda cilíndrica original en una onda plana o esférica, tal tipo de lente puede corregir la astigmación ocular.


Ecoptik(También conocido como BRD Optical) utiliza la tecnología de procesamiento clásica y un estricto control de proceso para garantizar que la precisión superficial de la lente sea suficiente para satisfacer los requisitos del cliente. Al mismo tiempo, utilizamos el interferómetro Zygo para realizar múltiples corrección y medidas durante y el procesamiento final del progreso superficial.

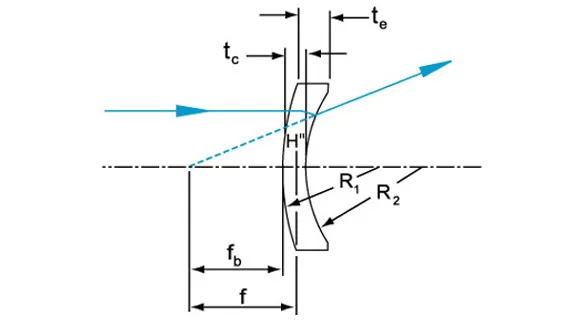

Dibujo de lente cilíndrica menisco

Drawing Of Meniscus Cylindrical Lens

Especificación de la lente cilíndrica menisco



ComercialAlta Precisión
MaterialGafas ópticas, sílice fundida, sílice, etc.
Diámetro0,5mm ~ 150mm
Tolerancia de diámetro± 0,1mm± 0,02
Longitud Focal-50mm ~ 2000mm
Tolerancia de longitud Focal± 2% (<10mm)
± 0.5% <10mm - 1000mm)
± 1% (>1000%)
Centraticom<3 arco mínimo<10 arc seg
Apertura clara> 85% ~ 92% de diámetro
Calidad de la superficie (rasguño/excavación)MIL 60/40MIL 10/5
Precisión de la superficieΛ/4@632.8nmΛ/10632.8nm
Bisel cónico0,05mm ~ 0,2mm 45x45 &deg;
RevestimientoSegún los requisitos del cliente.
