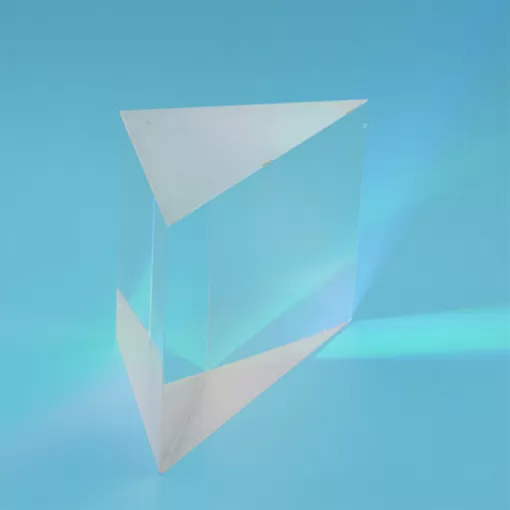

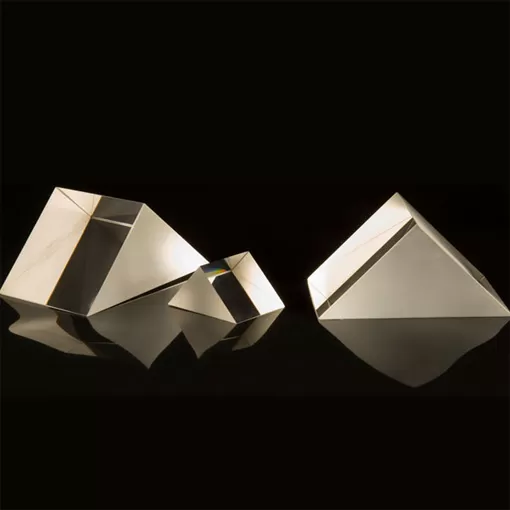

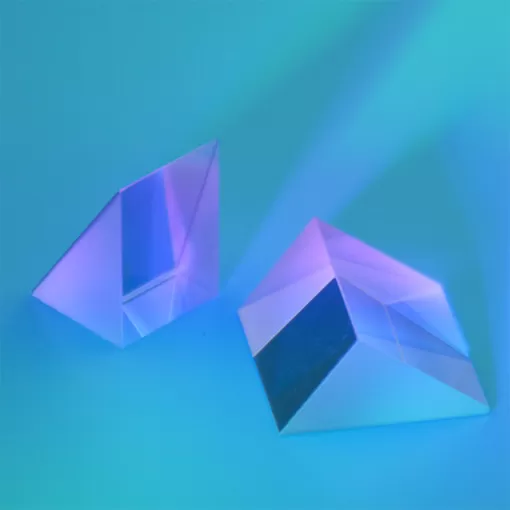

right angle prism

Prisma de ángulo recto

Los espejos de prisma de ángulo recto son componentes ópticos extremadamente versátiles, utilizados generalmente como prismas individuales y Componentes de Conjuntos ópticos. Un haz de luz que entra en la pierna de un espejo de prisma de ángulo derecho se desviará por un valor nominal de 90 °, mientras que la rotación precisa del prisma controla la alineación del haz. Cuando la luz entra en la hipotenciusa del prisma, se le llama generalmente un Porro prisma. En esta configuración, un haz de luz experimentará una desviación de 180 ° que es asimétrica en el eje acimutal, mientras que el ajuste preciso del prisma controla la elevación del haz.



Descripción del espejo de prisma de ángulo recto

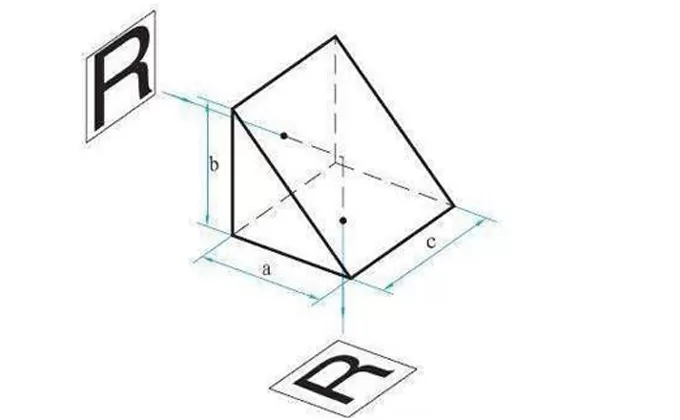

Un espejo de prisma de ángulo recto se utiliza generalmente para girar una trayectoria de luz o desviar una imagen producido por un sistema óptico en 90 °.Dependiendo de la orientación del prisma, la imagen se puede alinear a izquierda y derecha, al revés e izquierda y derecha.El prisma Rectangular también se puede utilizar para la combinación de imágenes, la desviación del haz y otras aplicaciones.


Cuando un ángulo rectoPrisma ópticoSe usa Espejo, algunas películas ópticas generalmente están chapadas.El prisma rectangular en sí tiene una gran área de contacto y ángulos tan normales como 45 ° y 90 °. Por lo tanto, en comparación con los reflectores normales, el prisma rectangular es más fácil de instalar y tiene mejor estabilidad y resistencia para la tensión mecánica.Son la mejor opción de Piezas ópticas para todo tipo de dispositivos e instrumentos.


description

Especificaciones del espejo de prisma de ángulo recto


MaterialVidrio BK7/UV de sílice fundida
Dimensión3mm ~ 200mm
Tolerancia de dimensiones± 0,1mm ~ ± 0,05mm
Calidad de la superficie60/40, 40/20, 20/10
Superficie PlanaΛ/20 - λ/4
Tolerancia de ángulo<30arc seg. ~ 5arc min
Bisel cónico<0,25mm × 45 °
RevestimientoSegún solicitud personalizada



Tipo No.Dimensión
RAP-55,0mm × 5,0mm
RAP-1010,0mm × 10,0mm
RAP-12,512,5mm × 12,5mm
RAP-1515,0mm × 15,0mm
RAP-2020,0mm × 20,0mm
RAP-2525,0mm × 25,0mm
RAP-5050,0mm × 50,0mm
