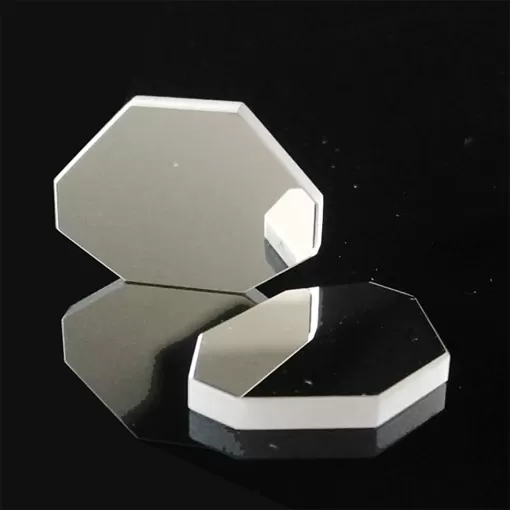

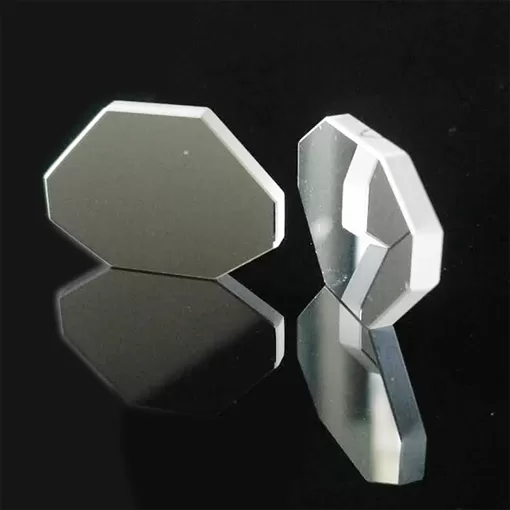

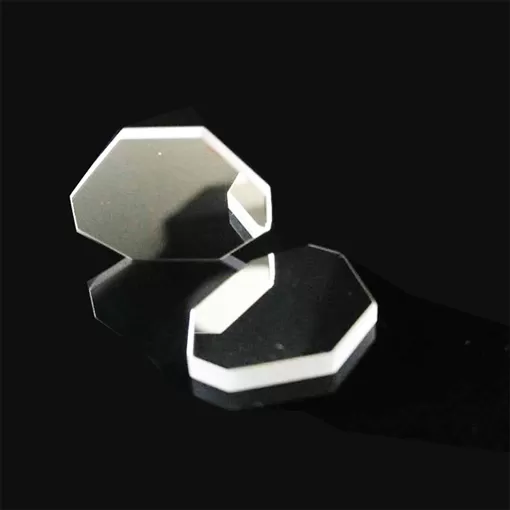

Espejo de escaneo

Las aplicaciones de espejo de escaneo incluyen espejos de escaneo de alta dinámica y baja inercia para procesamiento láser, cámaras de rayas, aplicaciones LIDAR, seguridad, detección y detección, donde las frecuencias de resonancia altas, la inercia ultra baja y la calidad de la superficie óptica son la clave.

Descripción del espejo de escaneo

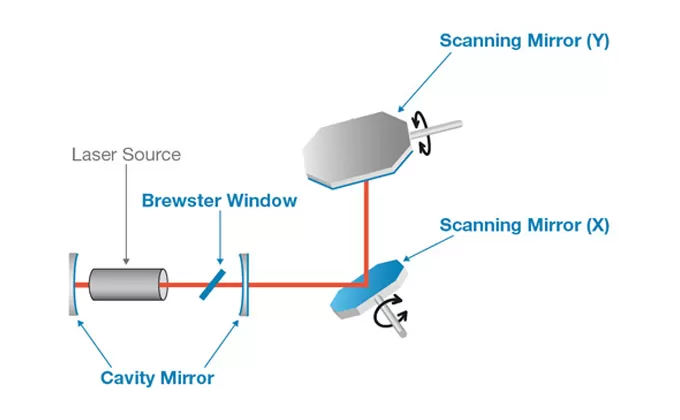

El espejo de escaneo deEcoptik(También conocido como óptico BRD) es un espejo rectangular ligero que se utiliza para el sistema de escaneo láser de dos ejes de alta velocidad. Las dimensiones de cada espejo han sido calculadas de acuerdo con el tamaño del rayo láser. El espejo óptico tiene una alta reflectividad de 99.5% o más. Los espejos de escaneo generalmente se montan en un galvanometro para fines de escaneo. Para espejo de escaneo de dos ejes, normalmente el espejo Y tiene un tamaño más grande en comparación con el espejo X. Esto se debe al hecho de que el espejo X se utiliza para escanear el espejo Y en lugar del objeto directamente.

description

Especificaciones del espejo de escaneo


MaterialVidrio BK7/sílice fundida/sílice
Dimensión8mm ~ 30mm
Tolerancia de dimensiones± 0,1mm
Tolerancia de espesor+ 0,0mm/0,05mm
Calidad de la superficie20/10, 10/5
PlanoΛ/4 ~ λ/10
Paralelismo<3o arc seg
Longitud de onda1060nm, 1064nm, 532nm, 355nm,266nm
Revestimiento R>99.5%Revestimiento reflectante/revestimiento dieléctrico/revestimiento metálico


Tipo No.Tamaño del puntoDimensiones (mm)Eje
BRD-SCM-T1.058,08,4x11,5 x1.05X
10,1x15,1 x1.05Y
BRD-SCM-T1.710,014,7x19,4x1,7X
16,4x28,0x1,7Y
BRD-SCM-T2.020,025,0x30,0x2,0X
30,0x35,0x2,0Y
BRD-SCM-T3.2A12,018,3x24,6x3,2X
21,3x38,9x3,2Y
BRD-SCM-T3.2B15,022,1x28,8x3,2X
24,8x39,4x3,2Y
