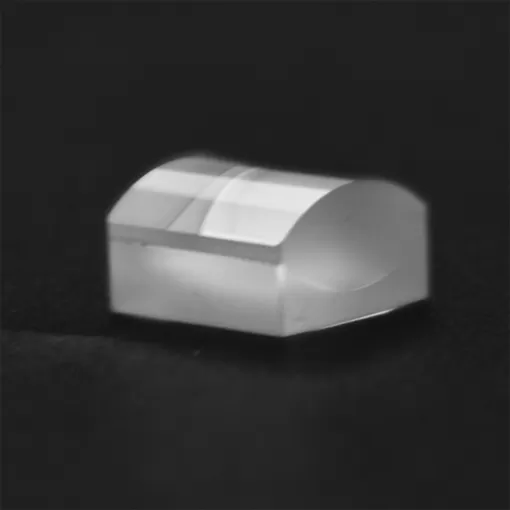

achromatic cemented cylindrical lens

Lente cilíndrica cementada acromática

Una lente cilíndrica acromática puede minimizar la aberración cromática, por lo que se puede utilizar para enfocar una sola dirección de un haz de luz multicolor. A diferencia deUna lente esféricaEsto produce un punto de enfoque, una lente cilíndrica acromática puede producir un punto de enfoque lineal. Nuestros dobles acromáticos cilíndricos se instalan previamente en una carcasa de "para facilitar su uso. La carcasa está grabada con el número de pieza, el rango de la película de proyección aumentada, la longitud focal, la flecha que indica la dirección a la que debe mirar la lente cuando la fuente de luz cuasilineal, Y el símbolo infinito que indica que la lente tiene una relación infinita conjugada. Como uno de los profesionalesEmpresas de componentes ópticos, Ecoptik (también conocido como BRD Optical) puede proporcionar varias lentes cilíndricas acromáticas. Si tiene alguna demanda, no dude en contactarnos.

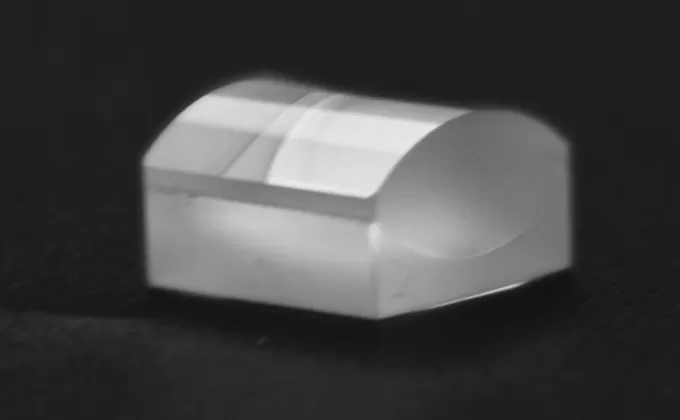

Descripción de la lente cilíndrica acromática cementada

Las lentes cilíndricas acromáticas se utilizan para minimizar o eliminar la aberración cromática. El diseño acromático también ayuda a minimizar las aberraciones esféricas. Las lentes cilíndricas acromáticas son ideales para una gama de aplicaciones, incluyendo microscopía de fluorescencia, relé de imagen, inspección o espectroscopía. Una lente cilíndrica acromática, que a menudo se diseña cementando dos elementos juntos o montando los dos elementos en una carcasa, crea tamaños de Punto más pequeños que las lentes individuales similares.

Especificación de lentes cilíndricas cementadas acromáticas


ComercialAlta Precisión
MaterialGafas ópticas, sílice fundida, sílice, etc.
Diámetro0,5mm ~ 150mm
Tolerancia de diámetro± 0,1mm± 0,02
Longitud Focal-50mm ~ 2000mm
Tolerancia de longitud Focal± 2% (<10mm)
± 0.5% <10mm - 1000mm)
± 1% (>1000%)
Centraticom<3 arco mínimo<10 arc seg
Apertura clara> 85% ~ 92% de diámetro
Calidad de la superficie (rasguño/excavación)MIL 60/40MIL 10/5
Precisión de la superficieΛ/4@632.8nmΛ/10632.8nm
Bisel cónico0,05mm ~ 0,2mm 45x45 &deg;
RevestimientoSegún los requisitos del cliente.
