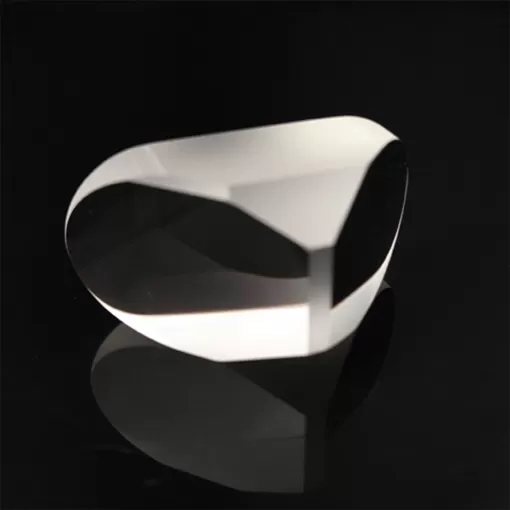

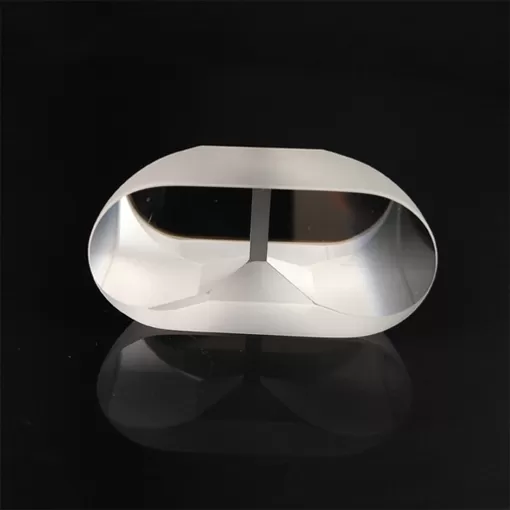

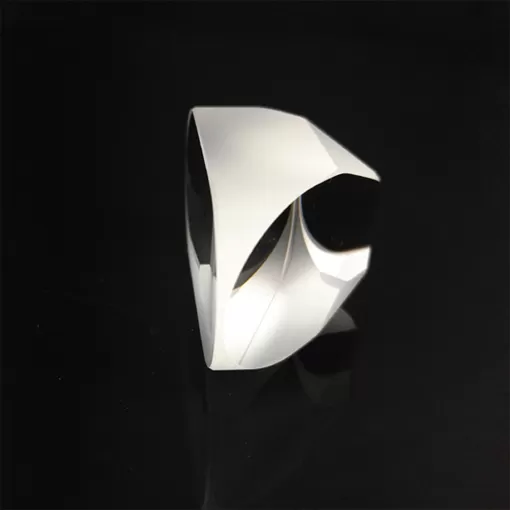

Retrorflector de cubo de esquina

El prisma retrorreflector de cubo de esquina BK7 y UVFS están diseñados para desviar la luz incidental en 180 grados independientemente del ángulo de incidencia. Estos prismas de cubo de esquina tienen tres superficies de espejo con ángulos a 90 ° entre sí, yuxtaponados para formar la esquina de un cubo con la cara de entrada perpendicular a la diagonal del cubo.

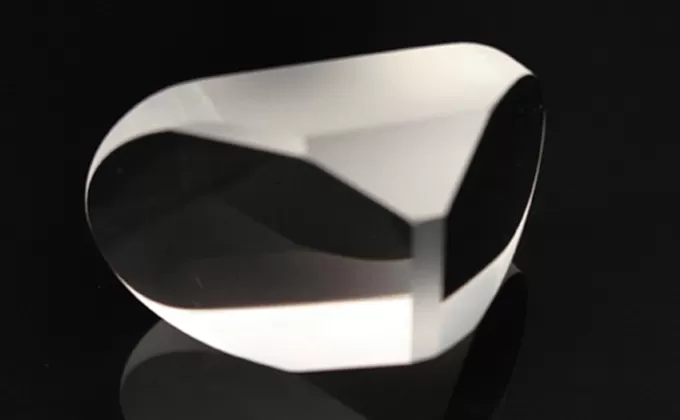

Descripción del prisma retrorreflector de cubo de esquina


Retrorflector de cubo de esquina, también conocido como CCR o triédricoPrisma óptico, Es una estructura óptica que consiste en tres superficies colindantes y reflectantes de plano ortogonal que forman la esquina de un cubo. El cubo de esquina refleja un rayo incidental en un ángulo específico, independiente de las orientaciones del prisma y del haz.

EcoptikLos cubos de esquina se utilizan en una amplia variedad de aplicaciones como la espectroscopia, la tecnología de campo de batalla y los satélite. Los cubos de esquina permiten encontrar el rango de los sistemas de armas y ayudan a realizar otras mediciones precisas de desplazamiento y distancia. Por ejemplo, un satélite que se encuentra en la orbitación alrededor de la Tierra requiere monitoreo de su posición mientras mide la tectónica de la placa y la geografía de la superficie del océano.


Especificación del prisma retrorreflector de cubo de esquina



Especificaciones generales.Especificaciones de alta precisión.
MaterialVidrio óptico (H-K9L, BK7 u otros), sílice fundida
Dimensión2mm ~ 80mm
Tolerancia de dimensiones± 0,1mm± 0,02mm
Tolerancia de desviación de 90 °<3 arco mínimo<3arc seg.
Superficie Plana a 633nmΛ/2Λ/4
Calidad de la superficie60-4020-10
RevestimientoA petición del cliente
