plano convex cylindrical lens

Lente cilíndrica Plano convexo

Se utiliza una lente cilíndrica plano-convexa para condensar la luz en un eje. Un objetivo cilíndrico plano positivo es capaz de crear una imagen lineal desde un punto de luz, cambiar la relación de aspecto de una imagen o enfocar la luz de entrada collimada A una línea. Las lentes cilíndricas Plano-convexas se utilizan generalmente para la iluminación de las matrices de detector de hendiduras y líneas, proyección láser, enfoque de líneas láser y conformado de haz anamorfo. Si tiene alguna demanda, póngase en contacto conEcoptik(También conocido como BRD Optical).

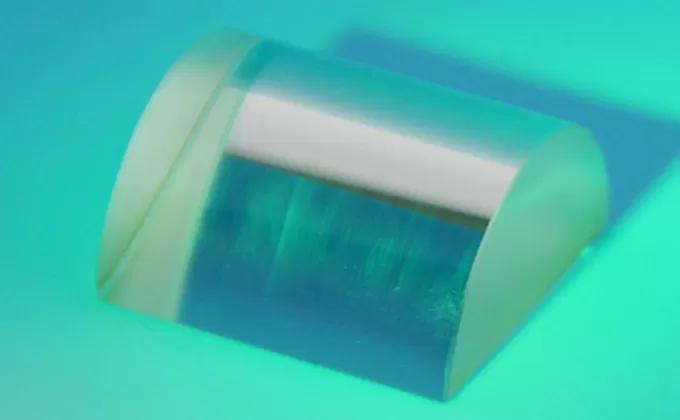

Descripciones de lentes cilíndricas Plano convexo

El objetivo Plano esférico actúa simétrico sobre la luz incidental en ambas direcciones, mientras que el objetivo convexo cilíndrico actua en una sola dirección sobre la luz incidental. Una aplicación típica es dar forma A un haz deformado con un par de lentes cilíndricas plano-convexas. Se puede utilizar un par de lentes cilíndricas planas-convexas positivas para collimar y redondear la salida del diodo láser. Otra posible aplicación es enfocar el haz divergente en la matriz del detector con una sola lente cilíndrica plano-convexa. Con el fin de minimizar la aberración esférica, cuando los haces colmados se concentran en una línea, la luz colmada debe tener lugar en la superficie curva de la lente, Y cuando se usa la fuente cuasilineal, la fuente de línea debe tener un impacto en el plano de la lente.

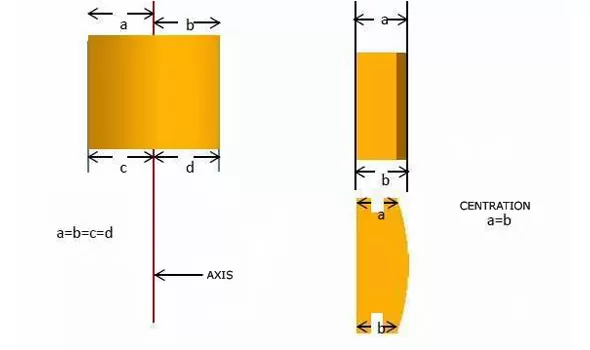

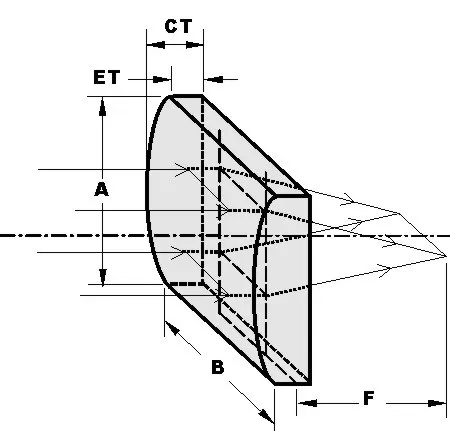

Dibujo de lente cilíndrica Plano convexo

Drawing Of Plano Convex Cylindrical Lens

drawing

Especificaciones de la lente cilíndrica Plano convexo



ComercialAlta Precisión
MaterialGafas ópticas, sílice fundida, sílice, etc.
Diámetro0,5mm ~ 150mm
Tolerancia de diámetro± 0,1mm± 0,02
Longitud Focal-50mm ~ 2000mm
Tolerancia de longitud Focal± 2% (<10mm)
± 0.5% <10mm - 1000mm)
± 1% (>1000%)
Centraticom<3 arco mínimo<10 arc seg
Apertura clara> 85% ~ 92% de diámetro
Calidad de la superficie (rasguño/excavación)MIL 60/40MIL 10/5
Precisión de la superficieΛ/4@632.8nmΛ/10632.8nm
Bisel cónico0,05mm ~ 0,2mm 45x45 &deg;
RevestimientoSegún los requisitos del cliente.
