mosaic filter1

Filtro de mosaico

El filtro de mosaico tiene una función de luminosidad altamente integrada, que puede optimizar en gran medida la estructura del sistema de espectrómetro de imágenes. Cuando se utiliza como elemento espectral en el espectrómetro de imágenes, se puede lograr la miniaturización y el peso ligero del espectrómetro de imágenes.

El espectrómetro de imágenes con el filtro como componente central puede funcionar en modo de imagen de video, superando las deficiencias del espectrómetro de imágenes tradicional que necesita empujar la imagen y mejorando en gran medida la eficiencia de la imagen espectral. Aplicaciones del producto: identificación de camuflaje, agricultura de precisión, exploración geológica, monitoreo médico, etc.

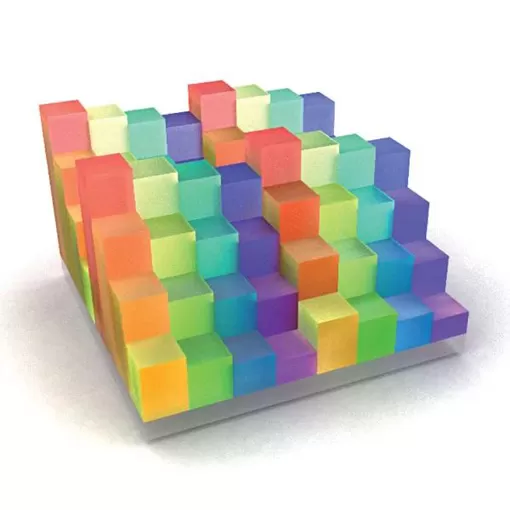

Descripción del filtro de mosaico

El filtro de mosaico de nivel de píxeles, dispuesto con referencia al canal RGB del filtro de color, organiza varios canales espectrales de nivel de micras en un ciclo espectral de acuerdo con ciertas leyes, y organiza varios ciclos espectrales en la superficie del filtro de manera mosaico. El tamaño físico del filtro se puede determinar en función del tamaño de los píxeles del detector, de modo que el canal espectral y los píxeles del detector se pueden alinear uno por uno.

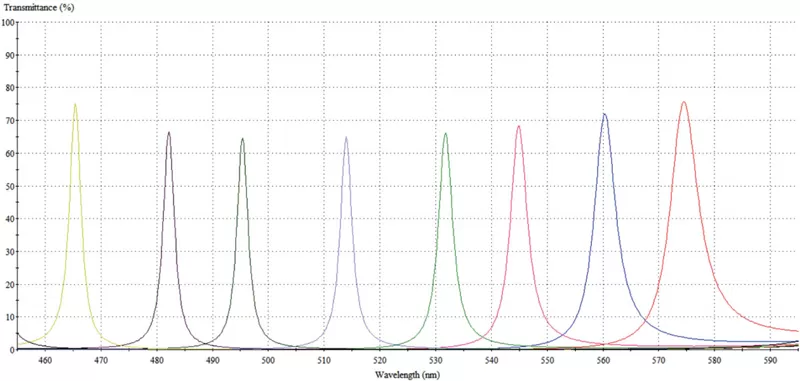

Mosaic filter Specification

Longitud de onda

(nm)

Transmisión máxima

(%)

CWL

Número de canales espectrales

Tamaño de un solo canal

(μm)

Dimensión(mm)

Notas

450-570

>60

<12

9

10、11

11.264x11.264

Rango de longitud de onda,

Número de canales

Se puede personalizar

630-780

>60

<12

9

10、11

11.264x11.264

450-570

>60

<12

16

11

22.528x22.528

559-740

>60

<12

16

11

22.528x22.528

700-920

>60

<12

16

11

22.528x22.528

980-1350

>60

<12

16

15

9.60x7.68

1350-1750

>60

<12

16

15

9.60x7.68

1100-1700

>60

<12

16

20

12.80x10.24
