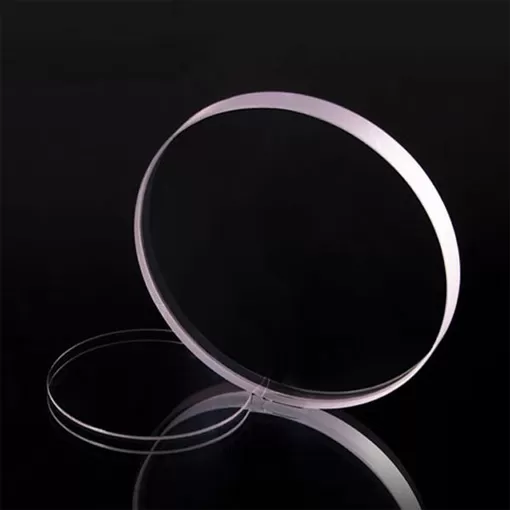

sapphire optics 1

Óptica de zafiro

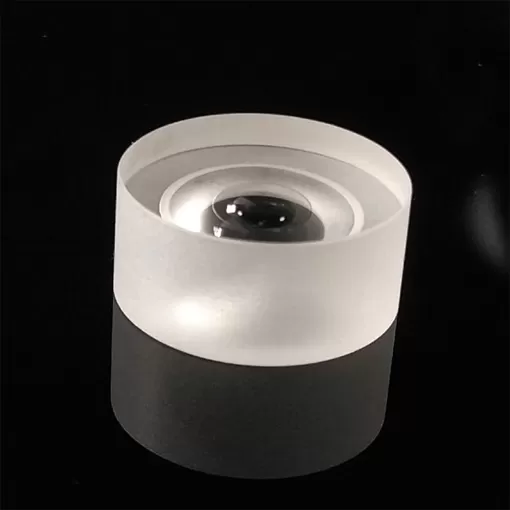

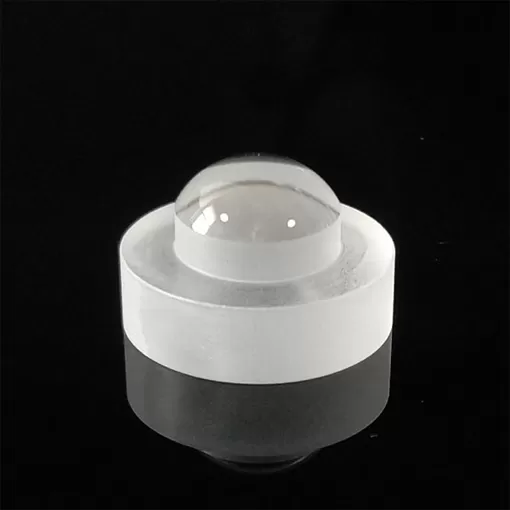

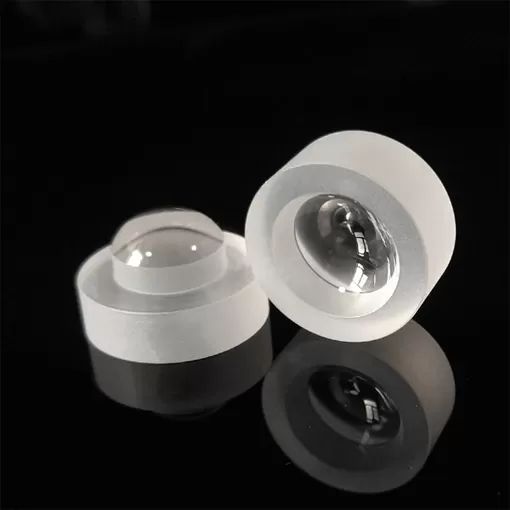

ECOPTIK proporciona una variedad de componentes ópticos de zafiro, como lentes de zafiro, ventanas de zafiro, espejos de zafiro, lentes cilíndricas de zafiro, prisma de zafiro, guía luminosa de zafiro, cúpula de zafiro, etc.

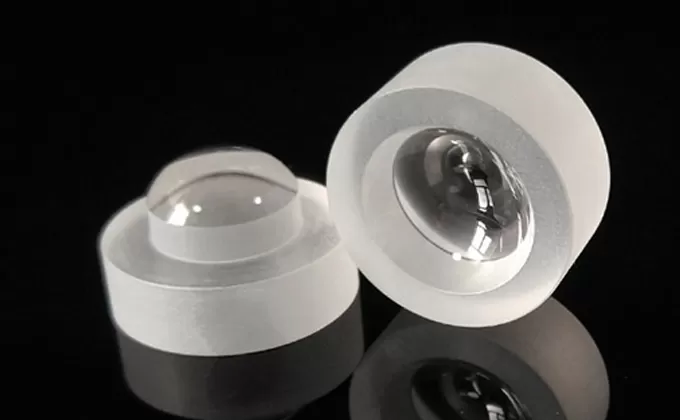

Descripciones ópticas de zafiro

Zafiro (cristal único Al2.O3.) Es un material óptico de uso común, basado principalmente en sus varias características.

  • Banda de longitud de onda aplicable ultralarga: puede transmitir desde la longitud de onda ultravioleta (UV = 150nm) hasta la longitud de onda infrarroja media (IR = 5um) y tiene alta transmitancia

  • Excelentes propiedades: incluyendo resistencia, alta dureza, alta resistencia a la temperatura, resistencia a la fricción y resistencia a la corrosión.

  • Propiedades químicas estables, como no ser corroído por ácidos y álcalis.


Especificaciones ópticas de zafiro

Cristalógrafo

Sincronización

Tetragón

Clase de simetría

3m

Constante de entramado

A = 4.758 Å

C = 12.991 Å

Escote

(1011), (1120) imperfecto

Óptica

Índice de refracción en ne

1,7771

Índice de refracción en nf-nc'

0,0107

Cociente térmico del índice de refracción a 3,39 micras para 60 60 °C

Βo = (0,88. .. 1,28) x 10-5 βe = (0,99 .. 1,39) x 10-5

Rango espectro, micrones

0,17-5,0

Térmica

Expansión lineal térmica, °C-1 para ± 60 °C

⊥ A c-eje

(3,24. .. 5,66) x 10-6

Conductividad térmica, W/(m * °C) a 46 °C

⊥ A c-eje

25,2

| A eje c

23,1

Capacidad de calor específica, J/(kg * °C)

0,7610x103

Estabilidad térmica, °C

162 8 8

Punto de fusión, °C

2030

Productos Químicos

Peso Molecular

101,96

Soluabilidad

En agua, gramos/100 cm3


98x1010


Referencia. Índice vs. wavelengde longitud de onda

Longitud de onda, micrones

Índice de refracción no

Índice de refracción ne

1,0

1,7545

1,7460

2,0

1,7374

1,7299

3,0

1,7015

1,6920

4,0

1,6748

1,6679


Transmitancia interna TYo(Λ) vs. wavelengde longitud de onda

Longitud de onda, micrones

Transmitancia interna

0,2

0,79

0,5

0,97

1,0

0,97

3,0

0,97

5,0

0,45




Aplicación de componentes de zafiro.

Ampliamente utilizado en equipo militar infrarrojo y infrarrojo lejano, tales como: utilizado en visión nocturna infrarroja y infrarroja lejana, cámaras de visión nocturna y otros instrumentos y satélite, instrumentos y medidores de tecnología espacial, así como ventanas para láser de alta potencia, varios prismas ópticos, ventanas ópticas, ventanas y lentes UV e IR, Y los puertos de observación para ensayos de baja temperatura se utilizan completamente en instrumentos y contadores de alta precisión para navegación, aeroespacial y Aviación.


Ventana/lente de zafiro


Grado comercial

Grado de precisión

Grado de alta precisión

Diámetro

1-300mm

Tolerancia de diámetro

± 0,1mm

± 0,05mm

± 0,01mm

Tolerancia de espesor

0/-0,1mm

± 0,05mm

± 0,01mm

Paralelismo

<3 arco mínimo

<30 arc seg

<5 arc seg

Calidad de la superficie:

60/40

40/20

20/10

Precisión de la superficie

Λ

Λ/4

Λ/10
