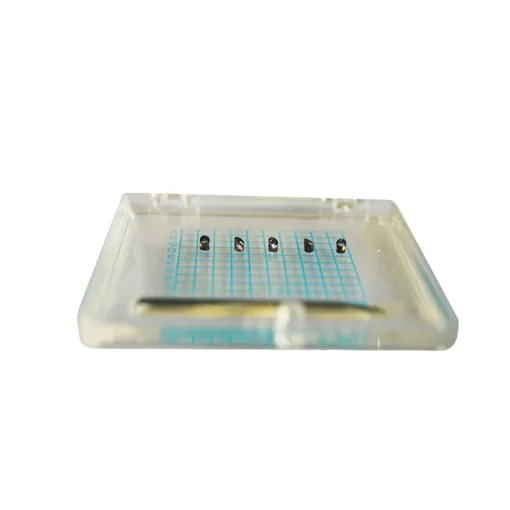

micro prism

El prisma en miniatura

Los prismas en miniatura de Ecoptik se utilizan principalmente en aplicaciones endoscópicas, LD a acoplamiento de fibra.

Nuestros prismas en miniatura son productos populares para muchos fabricantes de instrumentos médicos e industriales.

Descripción del micro prisma.

El microrrisma proporciona un método eficaz para cambiar la trayectoria del haz en un componente o dispositivo de fibra óptica. Cuando la luz pasa a través de un lado del prisma, se refracta. El uso principal de microrprismas en fibras ópticas es dirigir con alta precisión un haz de luz de un canal óptico a otro. Tiene todas las propiedades ópticas del prisma. Es sólo un tamaño muy pequeño.

Debido al tamaño pequeño del microrrisma, su método de procesamiento es ligeramente diferente del prisma ordinario. También está hecho de vidrio óptico cortado, pulido y pulido.

Especificaciones del micro-prisma

Estructura del microrprisma.

Prismos de ángulo recto en miniatura, rastros en miniatura, micro multi-prismas, pentaprismos en miniatura

La matriz

BK7 vidrio, cuarzo fundido, etc.

Tamaño

0.2mm~5mm

Tolerancia de ángulo

Up to ±10 arc sec.

Calidad de superficie

20/10 , 10/5

Suavidad de la superficie

λ/10

apertura lumínica.

>90% of Dimension

El recubrimiento

A petición del cliente
