rod lens

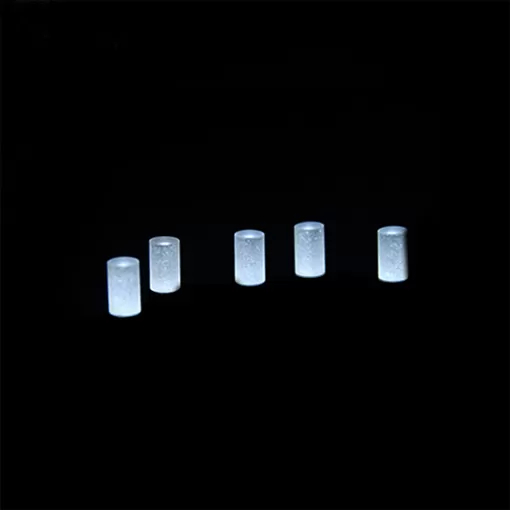

Lente de varilla

Las lentes de varilla se pulieron en la circunferencia y el suelo en ambos extremos. El rendimiento óptico es similar al de una lente cilíndrica. La luz collimada que pasa a través del diámetro de la Lente de la varilla se enfocará en una línea. Los sustratos de vidrio óptico y sílice fundida UV están disponibles para una variedad de aplicaciones UV, visibles y NIR.

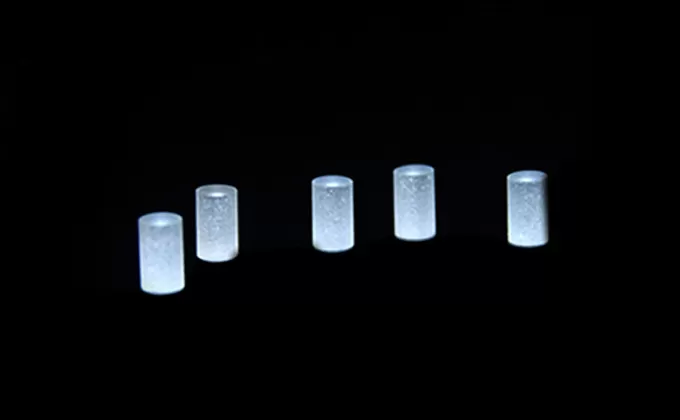

Descripción de la lente de varilla

La lente de varilla óptica se utiliza principalmente para cambiar los requisitos de diseño para el tamaño de la imagen. Por ejemplo, convertir un punto en un punto de línea o cambiar la altura de la imagen sin cambiar el ancho de la imagen. Las lentes de varilla se pueden aplicar a la iluminación del detector lineal, escaneo de código de barras, iluminación holográfica, procesamiento de información óptica, computadora, emisión de láser. Además, aLente cilíndricaSe utiliza en sistemas láser de alta potencia y líneas de luz sincrotrón. Al mismo tiempo, los requisitos para las piezas de las lentes de varilla son cada vez más altos, especialmente en la cavidad láser de alta potencia y los intermitentes de línea de larga distancia. Como instrumentos y dispositivos de prueba de alta precisión. Como fabricante óptico profesional,Ecoptik(También conocido como BRD Optical) tiene este tipo de equipos. El índice de refracción transversal tiene forma parabólica y tiene un efecto de autoenfoque en el haz, que se puede utilizar en una lente óptica collimada por la fibra.

Especificaciones de la lente de varilla



MaterialSílice fundida grado trasmisivo IR con OH< 10 PPM
1.Diámetro4,75mm/0,1mm
2.Longitud12mm /-0,2mm
3.Apertura clara4,75mm (circunferencia nominal de 14.922mm) * 10mm de longitud
4.Calidad de la superficie20/10 arañazos/excavación
5.Figura de superficie1 irregular de longitud de onda
6.Borde cónico45 grados/-15 grados máximo bisel = 0,5mm
7.RevestimientoRevestimiento duro MgF2 centrado a 780nm
8.AOI22Deg

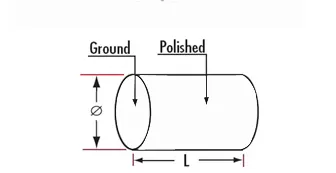

Dibujo de lentes de varilla

Drawing Of Rod Lens
